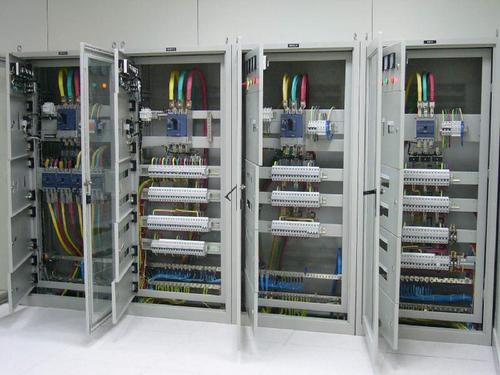

做工精細的PLC控製櫃是整個PLC控製係統的外部形象，既要經濟實惠，又要大氣上檔次，更要兼顧防雨、防塵、結構合理便於元件安裝的要求。

（1）空氣開關：

①AC220V主電源開關，每個PLC控製櫃都需要。如果外部儀表和電氣設備的電源需要從PLC櫃中送出，每個電路應配備一個電源開關。

② DC24V電源總開關，這是每個PLC控製櫃所必需的。如果外部儀表和電氣設備的電源需要從PLC櫃中送出，每個電路應配備一個電源開關。

③動力電源總開關，如果PLC控製櫃內還安裝有接觸器、變頻器等設備，這個開關是必有的。

（2）匯線槽：匯線槽用於PLC櫃內布線用，匯線槽規格大小由櫃內線纜數量決定。

（3）開關電源：大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則須單獨配置輸入AC220V/輸出DC24V好的開關電源模塊。

（4）可編程序控製器（PLC）：可編程控製器的PLC品牌通常根據工程需要選擇。性能穩定、運行可靠、性價比高、簡單實用、易於擴展、兼容性強是選擇PLC的基本要素。如果項目較大或重要，則需要考慮PLC冗餘（即兩套交替使用）。

（5）中間繼電器：PLC控製櫃內可編程序控製器DO輸出原則上不直接入外部控製回路，而是通過高性能中間繼電器進行傳輸，這有利於延長plcdo輸出模塊的使用壽命和a全性。中間繼電器的觸點數量應根據需要選擇兩個常開/兩個常閉型或四個常開/四個常閉型中間繼電器。端子的數量由輸入和輸出電路的數量決定。

（6）信號隔離器和配電器：通過分配器轉換成4-20mA信號，送入可編程控製器的AI輸入端；外部4-20mA、0-5V、0-20mA等信號通過信號隔離器轉換成4-20mA信號，發送至可編程控製器的AI輸入端。采用信號隔離器和分配器可以提高整個係統的抗幹擾能力和穩定性。如果a全柵可編程控製器的AO輸出或DI輸出需要發送到危險區域，則應根據需要選擇相應的a全柵。

（7）其他設備：PLC櫃內通常還會配置接觸器、按鈕、變頻器、交換機、人機界麵觸摸屏等設備，視工程技術要求而定。
