一、產品描述

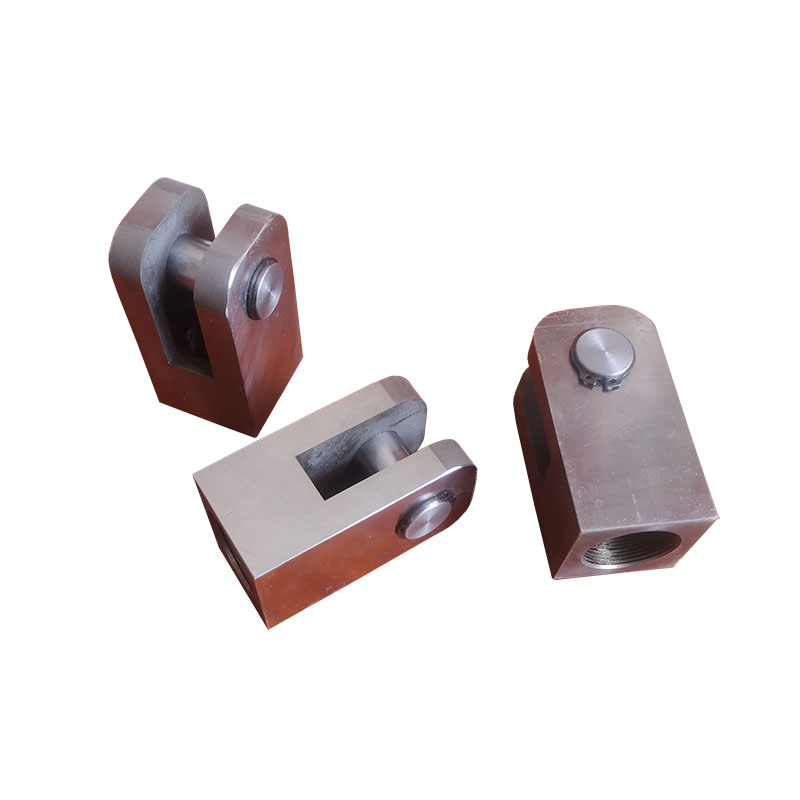

克萊德DN300圓頂閥是一種柔性密封的閥門，由於他的閥門通徑能夠滿足用戶的需要，並且經濟實用的特性，所以在色虎成人网係統中得到了廣泛的使用與發展。由於其獨特的優越性能，廣泛應用於物料輸送係統。在此克萊德DN300圓頂閥采用的氣缸Y型連接頭為非標產品，所以在氣缸供貨過程中不包含圓頂閥閥氣缸Y型連接頭。圓頂閥同時也可以作為獨立的產品單獨使用。它可以有效的切斷流動料流或者靜止料柱，然後關閉實現密封。圓頂閥內嵌具有彈性的可膨脹密封圈，其內若陷物料顆粒，在密封圈充氣後也可形成有效柔性密封。

二、控製原理

圓頂閥內配備有插入式密封圈，外部控製氣路中對插入式密封圈供氣氣路設置出一路分支引入至控製箱/櫃內壓力開關，壓力開關將采集的壓力高低將其轉換成電信號進入PLC或控製部分，從而使用人員可以進行實時監測並參與自動控製。

三、產品優點

• 充氣密封，柔性密封效果極好。

• 泄壓後啟閉，動靜部件無摩擦，快速輕便。

• 曲軸設計，全口徑無阻礙流動，便於下料。

• 球頂切向切斷料栓，有效減小磨損。

• 在線監測密封壓力，並在故障時自動報警。

• 隻需更換密封圈，無需更換整個閥門，維護簡便，成本低 。

• 多種配置選擇，適應特殊場合（如高溫、高壓等）。

四、使用條件

1. 必須保證插入式密封圈的充氣壓力大於閥下容器的工作壓力0.15Mpa；

2. 通常情況下，標準圓頂閥開啟時，圓頂閥進出口兩側的壓差小於0.05Mpa（或更小）。如果該壓差增大，必須使用非標準設計；

3. 在圓頂閥打開時的放氣口應當配帶快速排氣閥，當密封圈的圓頂關到位後，立刻充氣密封。圓頂閥開啟前，插入式密封圈通過快排閥迅速排氣泄壓，然後立即開啟圓頂閥。當圓頂閥在內外有壓差工況下開啟使用時，圓頂閥開啟必須在0.3-2.0秒內完成，在氣缸設計有速度的調整點；

4. 如果管路式圓頂閥水平安裝，必須保證圓頂閥在開啟狀態時，圓頂處於閥的上半部；

5. 在使用時，必須保證圓頂閥密封信號是真實的否則密封圈損壞後閥門仍可繼續運行將磨損球頂、頂板以及其他組件。
